OPGW ZB Anti Twist løpebrett

Et OPGW ZB Anti Twist Running Board laget i Kina Lingkai og er en spesialisert enhet som brukes i elektriske overføringssystemer for å støtte og lede en optisk jordledning som også fungerer som en kommunikasjonskrets. Den er designet for å minimere vridninger og svingninger som kan oppstå i OPGW under normal drift.

Send forespørsel

produktbeskrivelse

Lingkais slitesterke OPGW ZB Anti Twist Running Board, kalt OPGW Head Running Board, brukes til å trekke OPGW-kabel på overhead-overføringslinjen. OPGW ZB Anti Twist Running Board er sammensatt av to stykker stålmotvekt for å unngå at OPGW-kabelen vrir seg i strengoperasjoner. Den brukes til fiberoptisk kabelstrenging. Kabelen kan forhindres i å spiralere med dette verktøyet. Den er installert direkte på hodet til OPGW-kabelen, med en intervallavstand på 2 meter for 2 enheter. Disse strengverktøyene OPGW-hodebord brukes til fiberoptiske kabelstrenger; de er spesialdesignet for å koble trekktauet med fiberoptisk kabel. Kabelen kan forhindres i å spiralere med dette verktøyet.

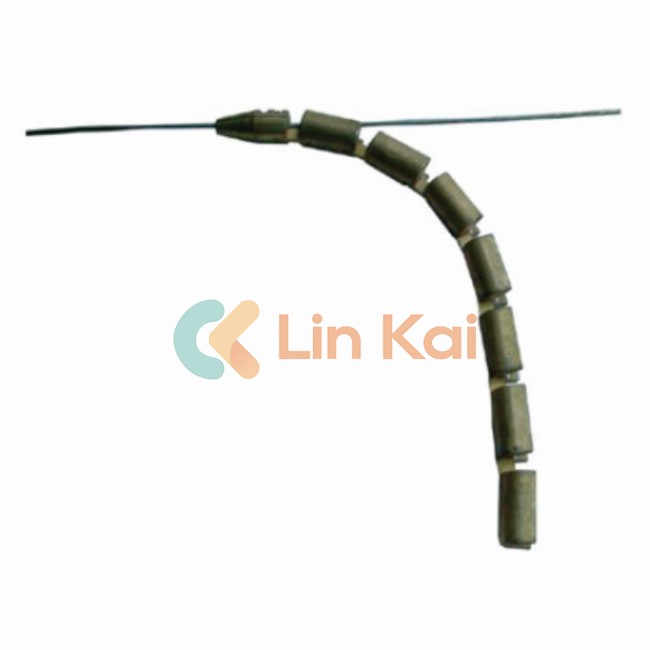

OPGW ZB Anti Twist Running Board (motvektsenhet)

Varenr.	Modell	Nominell belastning (KN)	Antivridningsmomentkraft (N.m)	OPGW størrelsesområde (mm)	Totalvekt (kg)
20118	ZB1	20	32	11-16	2 X 12,5

Parametere på mesh-sokkelforbindelser for OPGW ZB Anti-Twist Running Board og jordledning

Enkelthode Varenr.	Dobbelthode Varenr.	Modell	Kabel diameter (mm)	Last (KN)
Med beskytter	m/beskytter	Modell	Kabel diameter (mm)	Vurdert	Brudd
17141	17141S	SLE(S)-1	F 7-11	10	30
17142	17142S	SLE(S)-1,5	F 11-15	15	45
17143	17143S	SLE(S)-2	F 15-18	20	60
17144	17144S	SLE(S)-2,5	F 18-22	25	75

Mesh-sokkelskjøter for OPGW ZB Anti Twist Running Board og jordledning brukes til å gripe OPGW eller GSW i linjestrengoperasjoner. Mesh-muffeskjøtene er laget av høyfast galvanisert ståltråd, flettet på svært myke måter, og presset med en beskyttende aluminiumshylse og kobberhylse. Hylsen kan beskytte lederen og forhindre at OPGW-hodet skader mesh-sokkelleddene.
